Увод
Ако сте икада прегледали спецификацију цевовода и пронашли референце на АСМЕ Б16.5, Б16.36, Б16.47, Б16.9 и Б16.34 све у истом документу, нисте сами. Многи инжењери, ЕПЦ купци и индустријски дистрибутери разумеју појединачне компоненте цевовода -, али се и даље осећају збуњено око тога како се стандарди АСМЕ Б16 заправо повезују.
Типична спецификација рафинерије или хемијског постројења може да каже:
"АСМЕ Б16.5 прирубнице са Б16.36 прикључцима са отвором, сучеоно-заварене на Б16.9 фитинге, са вентилима према Б16.34."
На први поглед, ови стандарди изгледају неповезани. У стварности, АСМЕ Б16 серија је координирана породица стандарда за цевоводе који покривају прирубнице, фитинге, вентиле, заптивке, крајеве за варење и системе за мерење протока.
Овај водич објашњава најчешће коришћене стандарде АСМЕ Б16, како се они међусобно односе и који се примењује на ваш пројекат.
Шта је АСМЕ Б16 серија?
Серија АСМЕ Б16 није јединствен стандард. То је породица стандарда развијених за индустријске компоненте цевовода.
Ови стандарди дефинишу:
Димензије
Оцене притиска{0}}температуре
Врсте везе
Категорије материјала
Толеранције
Захтеви за инспекцију
Различите компоненте цевовода служе различитим функцијама, због чега постоји више Б16 стандарда.
|
Компонента |
Релевантни стандард |
|
Стандардне прирубнице |
АСМЕ Б16.5 |
|
Прирубнице за отворе |
АСМЕ Б16.36 |
|
Прирубнице великог пречника |
АСМЕ Б16.47 |
|
Фитинги за сучеоно заваривање |
АСМЕ Б16.9 |
|
Фитинги за заваривање утичнице |
АСМЕ Б16.11 |
|
Оцене притиска вентила |
АСМЕ Б16.34 |
|
Линијске ролетне |
АСМЕ Б16.48 |
Како се повезују стандарди АСМЕ Б16
АСМЕ Б16.5 → Стандардне прирубнице
АСМЕ Б16.36 → Прирубнице са отвором
АСМЕ Б16.47 → Прирубнице великог пречника
АСМЕ Б16.9 → Фитинги за чеоно заваривање
АСМЕ Б16.25 → Припрема краја заваривања
АСМЕ Б16.11 → Фитинги са завареним утичницом и навојем
АСМЕ Б16.34 → Вентили
АСМЕ Б16.20 → Металне заптивке
АСМЕ Б16.21 → Неметалне заптивке
АСМЕ Б16.48 → Лине жалузине
Неки стандарди су независни, док други раде заједно.
на пример:
Б16.9 дефинише уградне димензије
Б16.25 дефинише геометрију косине шава
Б16.36 је изведено из Б16.5
Једном када разумете ове односе, спецификације цеви постају много лакше за читање.
АСМЕ Б16.5 - Најчешћи стандард прирубница
АСМЕ Б16.5 је најчешће коришћени стандард прирубница у индустријским цевоводима.
Покрива:
Прирубнице цеви
Прирубнички прикључци
Типови суочавања
Димензије вијака
Оцене притиска{0}}температуре
Опсег величина
НПС 1/2"–24"
Разред 150–2500
Да ли је АСМЕ Б16.5 исто што и АНСИ?
Многи инжењери и даље кажу „АНСИ прирубница“, али савремени владајући стандард је АСМЕ Б16.5.
Дакле, када купци кажу:
АНСИ прирубница
АНСИ 150 прирубница
АНСИ 300 прирубница
Обично подразумевају АСМЕ Б16.5 прирубнице.
Типичан пројектни сценарио
"АСМЕ Б16.5 Класа 300 РФ прирубнице, АСТМ А182 Ф316Л."
Ово дефинише:
Стандард
Класа притиска
Фацинг типе
Материјал
АСМЕ Б{0}} прирубнице са отвором објашњене
АСМЕ Б16.36 покрива прирубнице отвора које се користе у системима за мерење протока.
Ове прирубнице се обично користе са:
Плоче за отворе
Предајници диференцијалног притиска
Системи за мерење
Шта чини прирубнице отвора другачијим?
У поређењу са стандардним Б16.5 прирубницама, Б16.36 прирубнице укључују:
Рупе за славине под притиском
Јацк шрафови
Прикључци за мерење
Ове карактеристике поједностављују инсталацију и одржавање плоче са отвором.
Зашто не постоји класа 150?
Системи отвора захтевају већу крутост и поузданост заптивања.
Стога, АСМЕ Б16.36 углавном почиње од класе 300.
Б16.5 наспрам Б16.47 - Када је величина важна?
АСМЕ Б16.5 не покрива све величине прирубница.
АСМЕ Б16.5
АСМЕ Б16.5
- НПС 1/2"–24"
АСМЕ Б16.47
АСМЕ Б16.47
- НПС 26"–60"
Када величина прирубнице пређе 24 инча, пројекти обично прелазе на Б16.47.
Серија А против серије Б
|
Сериес |
На основу |
Рупе за вијке (НПС 26+) | Типична индустрија |
|
Серија А |
МСС СП-44 |
Више рупа за вијке | Општи цевовод, струја, вода |
|
Серија Б |
АПИ 605 |
Мање рупа за вијке | Нафта и гас, рафинерија |
Серија А и серија Б НИСУ заменљиве изнад броја рупа за вијке НПС 26 -, спољашњег пречника и дебљине прирубнице се разликују.

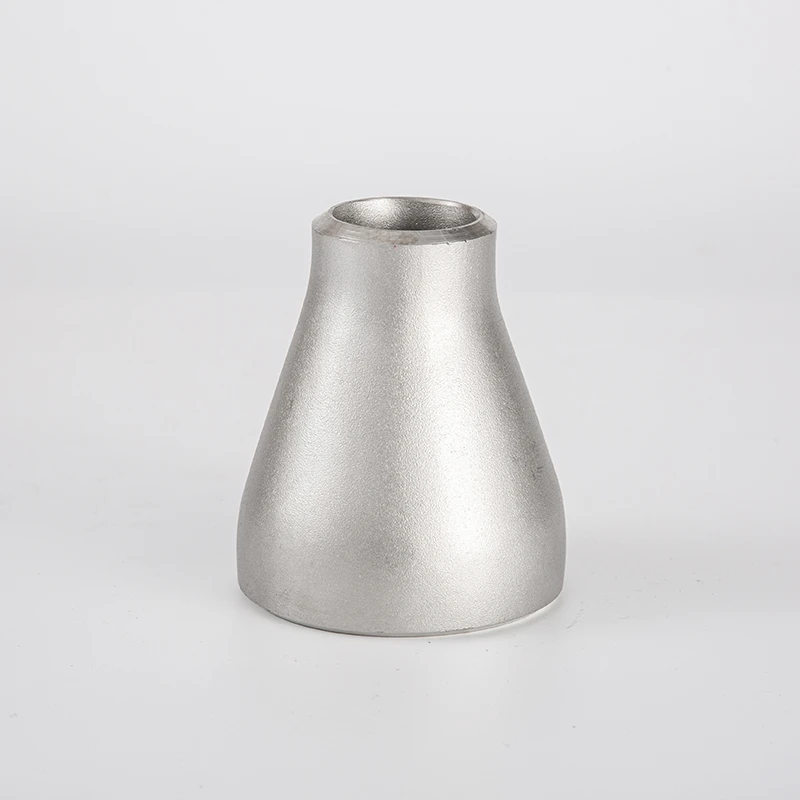

Б16.9 наспрам Б16.25 - фитинга наспрам крајева за заваривање
АСМЕ Б16.9
Дефинише уградне димензије сучеоног завара.
АСМЕ Б16.25
Дефинише геометрију завоја.
Поједностављено објашњење
Б16.9 дефинише облик уклапања.
Б16.25 дефинише припрему вара.
АСМЕ Б{0}} фитинги са малим отвором
АСМЕ Б16.11 покрива:
Фитинги за заваривање утичнице
Фитинги са навојем
Уобичајени опсег величина:
НПС 1/4"–4"
Разлика између Б16.11 и Б16.9
|
Стандард |
Врста везе |
|
B16.9 |
Чеони завар |
|
B16.11 |
Заварени утичница и навој |
Који се стандарди примењују на плоче са отворима?
А комплетанАсме прирубница са отвороммонтажа може укључивати више стандарда.
|
Компонента |
Стандард |
|
Прирубнице за отворе |
АСМЕ Б16.36 |
|
Димензионисање плоче отвора |
ИСО 5167 / АГА-3 |
|
Стандардне димензије прирубнице |
АСМЕ Б16.5 |
|
Металне заптивке |
АСМЕ Б16.20 |
|
Неметалне заптивке |
АСМЕ Б16.21 |
Контролна листа купаца
Пре наручивања потврдите:
- Класа притиска
- Квалитет материјала
- Фацинг типе
- Тип додира
- Захтеви НАЦЕ
- Захтеви за инспекцију
Брза референтна табела - Кратак преглед стандарда АСМЕ Б16
|
Стандард |
Цоверс |
Опсег величина |
Напомене |
|
B16.5 |
Прирубнице и фитинзи |
НПС 1/2"–24" |
Најчешћи |
|
B16.9 |
БВ арматуре |
НПС 1/2"–48" |
Лактови и мајице |
|
B16.11 |
СВ & са навојем |
НПС 1/4"–4" |
Мали отвор |
|
B16.25 |
Крајеви сучеоног заваривања |
Све величине |
Бевел геометрија |
|
B16.34 |
Вентили |
НПС 1/4"–24"+ |
Оцене вентила |
|
B16.36 |
Прирубнице за отворе |
НПС 1"–24" |
Мерење протока |
|
B16.47 |
Велике прирубнице |
НПС 26"–60" |
Серија А/Б |
|
B16.48 |
Линијске ролетне |
НПС 1/2"–24" |
Завесе за наочаре |
ФАК
За шта се користи АСМЕ Б16.5?
АСМЕ Б16.5 дефинише димензије и оцене притиска за прирубнице и прирубничке спојеве од НПС 1/2" до 24".
Шта је АСМЕ Б16.36?
АСМЕ Б16.36 покрива прирубнице отвора које се користе у системима за мерење протока.
Која је разлика између Б16.5 и Б16.47?
Б16.5 покрива прирубнице до НПС 24", док Б16.47 покрива прирубнице великог пречника од НПС 26" до 60".
Која је разлика између Б16.25 и Б16.9?
Б16.9 дефинише уградне димензије, док Б16.25 дефинише геометрију косине шава.
